汞是污染最為普遍、毒性最強(qiáng)的重金屬，對人體健康造成了極大危害。傳統(tǒng)的 Ｈｇ２＋ 檢測方法如電 感耦合等離子體發(fā)射光譜法、原子熒光法、火焰原子吸收光譜法等已在實(shí)際檢測中得到很好的應(yīng)用。 此外，采用諸如熒光分析、電化學(xué)傳感等技術(shù)進(jìn)行 Ｈｇ２＋ 的快檢方法也得到廣泛報(bào)道，這些方法在一 定程度上實(shí)現(xiàn)了對 Ｈｇ２＋ 的 快 速 靈 敏 檢 測。即 便 如 此，繼續(xù)尋找高效快速的分析方法仍然是研究者在 Ｈｇ２＋ 檢測中一直努力的方向。

１ 實(shí)驗(yàn)部分

１．１ 儀器與試劑

ＦＳ５型熒光光譜儀（英國，Ｅｄｉｎｂｕｒｇｈ公 司）；ＡＶＡＴＡＲ３６０型 傅 立 葉 變 換 紅 外 光 譜 儀（美 國，Ｎｉｃｏｌｅｔ 公司）；ＴＥＣＮＡＩＧ２Ｆ２０型高分辨率透射電子顯微鏡（美國，ＦＥＩ公司）；其林貝爾QL-866型振蕩器（江蘇海門其林貝爾儀器制造有限公司）；ＫＱ５２０ＤＢ型超聲波清洗器（昆山市超聲儀器有限公司）。 牛血清白蛋白（ＢＳＡ）、ＨＡｕＣｌ４·３Ｈ２Ｏ 購 自 美 國 Ｓｉｇｍａ－Ａｌｄｒｉｃｈ 公 司；ＮａＯＨ、Ｎａ２ ＨＰＯ４·１２Ｈ２Ｏ， ＮａＨ２ＰＯ４·１２Ｈ２Ｏ、ＡｇＮＯ３、Ｈｇ（ＮＯ３）２等購自國藥集團(tuán)化學(xué)試劑有限公司；其余試劑均為分析純。水為 去離子水。

１．２ 實(shí)驗(yàn)方法

１．２．１ ＢＳＡ－Ａｕ／ＡｇＮＣｓ的合成

所有用于合成 ＢＳＡ－Ａｕ／ＡｇＮＣｓ的玻璃器皿事先都先用王水浸泡４ｈ，然 后用乙醇漂洗，最后用水沖洗干凈。合成方法參考方法。將５．０ｍＬ５０ｍｇ／ｍＬＢＳＡ 溶液和４．０ ｍＬ１．０×１０－２ ｍｏｌ／Ｌ ＨＡｕＣｌ４溶液混合，接著加入１．０ｍＬ不同濃度的 ＡｇＮＯ３溶液，室溫振蕩１０ｍｉｎ，立 即加入１．０ｍＬ１．０×１０－３ ｍｏｌ／ＬＮａＯＨ 溶液，在３７℃下反應(yīng)１２ｈ。將反應(yīng)液先使用３００００ＭＷ 的濾膜處 理，４℃下３０００ｒ／ｍｉｎ離心１５ｍｉｎ，去除未反應(yīng)的ＢＳＡ。再使用水對其透析４８ｈ（每６ｈ換一次水），以除 去未反應(yīng)的 ＨＡｕＣｌ４和 ＮａＯＨ。最后將得到的 ＢＳＡ－Ａｕ／ＡｇＮＣｓ溶液４℃放置以備用。取１ｍＬ 溶液凍 干后稱重，計(jì)算得到最終 ＢＳＡ－Ａｕ／ＡｇＮＣｓ母液的濃度為３．４ｍｇ／ｍＬ。

１．２．２ Ｈｇ２＋ 的熒光檢測

取１００μＬ上述 ＢＳＡ－Ａｕ／ＡｇＮＣｓ溶液，加９００μＬ濃度為２．０×１０－２ ｍｏｌ／Ｌ 磷 酸鹽緩沖液（ＰＢＳ，ｐＨ＝７．０），得到濃度為０．３４ｍｇ／ｍＬ的ＢＳＡ－Ａｕ／ＡｇＮＣｓ溶液。分別移取１μＬ不同濃 度的 Ｈｇ２＋ 溶液加入到１ｍＬ上述 ＢＳＡ－Ａｕ／ＡｇＮＣｓ溶液中，進(jìn)行熒光測定。

２ 結(jié)果與討論

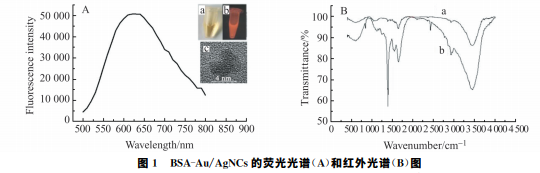

圖１Ａ 為 ＢＳＡ－Ａｕ／ＡｇＮＣｓ在激發(fā)波長２８０ｎｍ 處的熒光光譜圖，由圖可見最大發(fā)射波長為６２５ｎｍ。 這些熒光特征與報(bào)道的基本一致，表明實(shí)驗(yàn)已經(jīng)成功合成了 ＢＳＡ－Ａｕ／ＡｇＮＣｓ。日 光 下 制 備 的 ＢＳＡ－Ａｕ／ＡｇＮＣｓ呈棕黃色（如圖１Ａ 插圖ａ），而在３６５ｎｍ 的紫外燈下顯示出很強(qiáng)的橘紅色熒光，如圖１ 插圖ｂ所示。 圖１ ＢＳＡ－Ａｕ／ＡｇＮＣｓ的熒光光譜（Ａ）和紅外光譜（Ｂ）圖 Ｆｉｇ．１ Ｆｌｕｏｒｅｓｃｅｎｃｅｓｐｅｃｔｒａ（Ａ）ａｎｄＩＲｓｐｅｃｔｒａ（Ｂ）ｏｆＢＳＡ－Ａｕ／ＡｇＮＣｓ ＩｎｓｅｔａｉｎＦｉｇ．Ａ：ＩｍａｇｅｏｆＢＳＡ－Ａｕ／ＡｇＮＣｓｕｎｄｅｒｔｈｅｄａｙｌｉｇｈｔｌａｍｐ；Ｉｎｓｅｔｂ：ＩｍａｇｅｏｆＢＳＡ－Ａｕ／ＡｇＮＣｓｕｎｄｅｒ３６５ｎｍ ＵＶｌｉｇｈｔ； Ｉｎｓｅｔｃ：ＨＲＴＥＭｉｍａｇｅｏｆＢＳＡ－Ａｕ／ＡｇＮＣｓ． 利用高分辨透射電鏡（ＨＲＴＥＭ）研究了合成的 ＢＳＡ－Ａｕ／ＡｇＮＣｓ的尺寸。如圖１插圖ｃ所示，可以觀 察到合成的 ＢＳＡ－Ａｕ／ＡｇＮＣｓ尺寸約４ｎｍ，表明 ＢＳＡ－Ａｕ／ＡｇＮＣｓ具有高度結(jié)晶的結(jié)構(gòu)。利用紅外光譜 表征了 ＢＳＡ－Ａｕ／ＡｇＮＣｓ的結(jié)構(gòu)信息，結(jié)果如圖１Ｂ所示。其中曲線ａ為 ＢＳＡ－Ａｕ／ＡｇＮＣｓ的紅外譜，曲線 ｂ為 ＢＳＡ 的紅外光譜。與 ＢＳＡ 的紅外光譜相比，ＢＳＡ－Ａｕ／ＡｇＮＣｓ的紅外光譜在１６５４ｃｍ－１的特征吸收 峰有較為明顯的減弱，這表明反應(yīng)后蛋白質(zhì)的α 螺旋結(jié)構(gòu)減少了，蛋白質(zhì)的二級(jí)結(jié)構(gòu)發(fā)生了改變，同時(shí)在 蛋白質(zhì)中巰基與 Ａｕ、Ａｇ形成共價(jià)鍵。


３ 結(jié)論

ＢＳＡ 為模板，以 ＨＡｕＣｌ４ 和 ＡｇＮＯ３ 為原料，合成了一種高熒光強(qiáng)度的 Ａｕ、Ａｇ合金簇 ＢＳＡ－ Ａｕ／ＡｇＮＣｓ。實(shí)驗(yàn)發(fā)現(xiàn)，由于 Ｈｇ２＋ 與 ＢＳＡ－Ａｕ／ＡｇＮＣｓ表面的 Ａｕ＋ 存在的高特異性的噬金屬效應(yīng)，因而 能顯著猝滅合金簇的熒光信號(hào)。進(jìn)一步以該 ＢＳＡ－Ａｕ／ＡｇＮＣｓ為熒光探針，開發(fā)了一種快速檢測 Ｈｇ２＋ 的方法。該檢測方法操作簡單，快速，靈敏度較高，不需復(fù)雜儀器；同時(shí)，合成的合金簇綠色環(huán)保。





免責(zé)聲明：文章僅供學(xué)習(xí)和交流，如涉及作品版權(quán)問題需要我方刪除，請聯(lián)系我們，我們會(huì)在第一時(shí)間進(jìn)行處理。
