對于層流和湍流等不同的場合,靜態混合器使流體混合
的機理差別很大。層流時,是“分割一位置移動一重新匯
合”的三要素對流體進行有規則而反復的作用,以達到混
合;湍流時,除以上三要素外,由于流體在流動的斷面方向
產生劇烈的渦流,有很強的剪切力作用于流體,使流體的微
細部分進一步被分割而進行混合。
雖然各種混合器的差異不過是作為混合三要素之首的位
置移動的手段不同,但由于這種手段的不同,使混合器的結
構和混合性能有很大的差別。如果把位置移動的手段分為兩
類,則表1-1表示的混合器可歸納如下:
(1)多管路的相對位置移動:這類靜態混合器有羅斯
ISG型混合器、靜態混合單元SMV型和BKM型、科馬克斯
混合器、多流道混合器、PSM混合器、巴斯夫混合器、高
效混合器(粉體用)。
(2)管路斷面產生流速分布而引起的相對位置移動:
這類靜態混合器有斯塔梯克混合器、直聯式混合器、N型
管道混合器、伊雷斯特混合器、直角混合器、島崎管道混合
器,高效混合器。

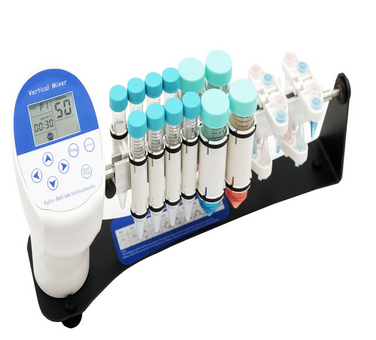

                      其林貝爾旋轉混合儀BE-1200
