國外發展與應用情況

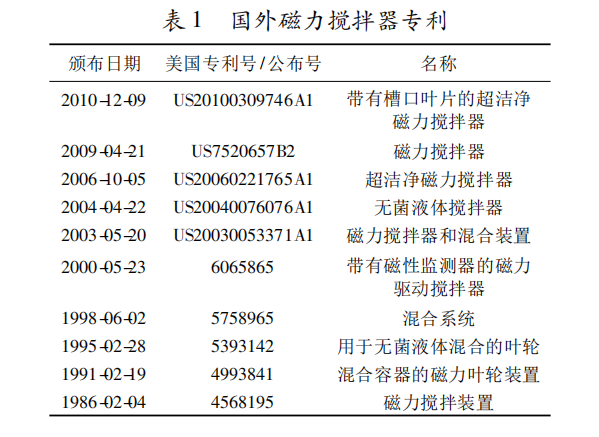

國外對磁力傳動技術的研究較早，其應用范 圍也很廣，從最早的磁力泵，擴展到制藥、食品、乳 品、啤酒、飲料、水處理、化工、化妝品、生物工程以 及機械制造等工業領域。表 1 是與其相關的國外 專利

隨著材料科學和結構設計的進步，磁力攪拌 器的材料安全性已解決，產品結構更開放、無死 角、易于清洗滅菌，所以許多對無菌工藝要求很高 的工藝選擇了磁力攪拌器。一般葉輪、定位軸承 和焊接板的上部是完全與物料接觸的，葉輪的設 計越開放，CIP / SIP 的效果越好。葉輪和焊接板 一般采用 316L 不銹鋼，軸承材料采用耐磨耐蝕的 硬質合金( 如 SiC、Si3N4 ) 。

如今生物制藥巨頭的前 100 強都已經在大規 模地使用罐底磁力攪拌器，其中瑞典 Nov Aseptic 磁力攪拌器較為出名，它在磁力攪拌器的無菌設計和功能劃分上非常具有代表性。其攪拌器安裝 在反應釜底部，與釜底齊平，其特點是易于拆卸， 可靠、耐用和便于維修，且能滿足 CIP 和 SIP 的要 求。Nov Aseptic 公司進行了微粒測試，支撐軸承 在工 作 48h 后，檢測到非常小的失重 ( 僅 為 0． 5mg) 。瑞典 ＲOPLAN 集團下 STEＲIDOSE 公司 生產的 STEＲIMIXEＲ 磁力攪拌器，Lightnin 公司 生產的 MBI 系列清潔磁力攪拌器和阿法拉伐的 新型磁力攪拌器等均為該領域的先進產品。

國內發展與應用情況

國內對于磁力攪拌器的研究起步稍晚，但進 步很大。國內從 20 世紀 80 年代開始制造磁力傳 動設備，所研制的磁力驅動攪拌釜在第七屆國際 稀土永磁材料及應用會議上引起了各國專家的極 大關注和好評。我國不斷吸收國外的先進技術， 探索創新，磁力攪拌器正在向大功率、大容積、高 溫、高壓、高轉速方向發展。

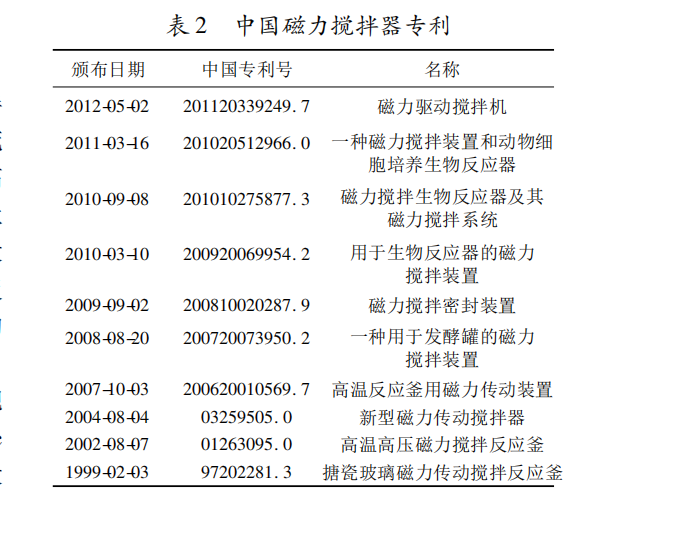

1990 年，北京大學在世界上首次研制成 Sm2Fe17Nx，居里溫度提高到 480℃，且成本低于釹 鐵硼磁體，開拓了世界永磁材料研究與開發的新 領域，也帶來了磁力傳動技術的新發展［7］。江蘇 大學許士芬( 香港) 聯合研究所研制的耐高溫異 步磁力聯軸器，利用電磁感應原理進行傳動，不需 在內轉子上布置永磁體，有效地解決了同步磁力 聯軸器高溫時內轉子上永磁體退磁的問題［3］。 90 年代開始，磁力攪拌裝置在我國進入了快速發 展階段，表 2 列出我國的相關專利。
